高密度聚乙烯TPEP防腐钢管尺寸与规格选购指南

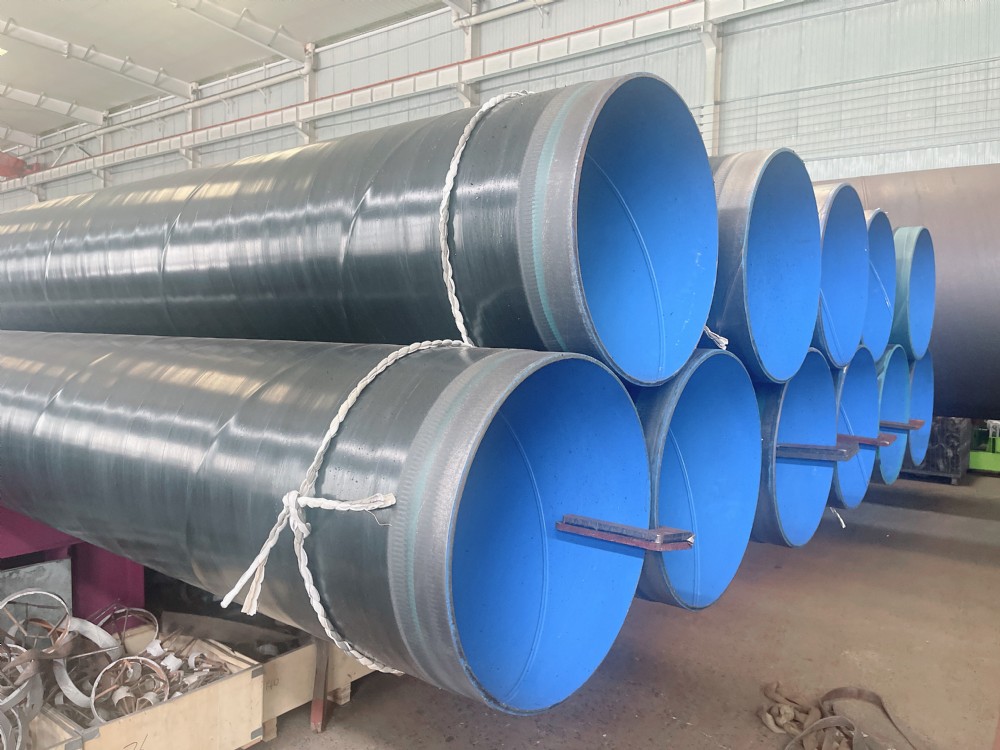

TPEP防腐钢管(外3PE内熔结环氧防腐钢管)因其优异的耐腐蚀性、机械强度和长寿命,广泛应用于输水、油气、化工等领域。然而,其规格与尺寸选择需综合考虑工程需求、环境条件、经济性等多重因素。本文结合行业标准、工程案例及技术参数,提供一套系统的选型方法论,并融入实践中的关键见解。
一、选型基本原则
-
明确工程需求
- 输送介质:强腐蚀性介质(如酸碱液)需增加壁厚(常规壁厚6-18mm)以提高耐蚀性,而清水等弱腐蚀介质可适当降低壁厚以节省成本。
-
压力等级:根据运行压力(0.1-5.0MPa)选择壁厚。例如,2.5MPa工作压力下,DN1200钢管需壁厚14.2mm,DN1626钢管需17.5mm。
- 流量要求:内壁摩阻系数低(0.0081-0.091),同等流量下可降低管径一级,例如原需DN1000的管道可选用DN900。
-
环境适应性
- 埋地环境:优先选择外径较大的钢管以减少钢材用量,如DN800以上钢管常用于长距离输水。
- 架空或穿越结构:需兼顾承重能力,壁厚应满足力学性能要求,同时采用法兰或焊接连接以增强稳定性。
-
经济性平衡

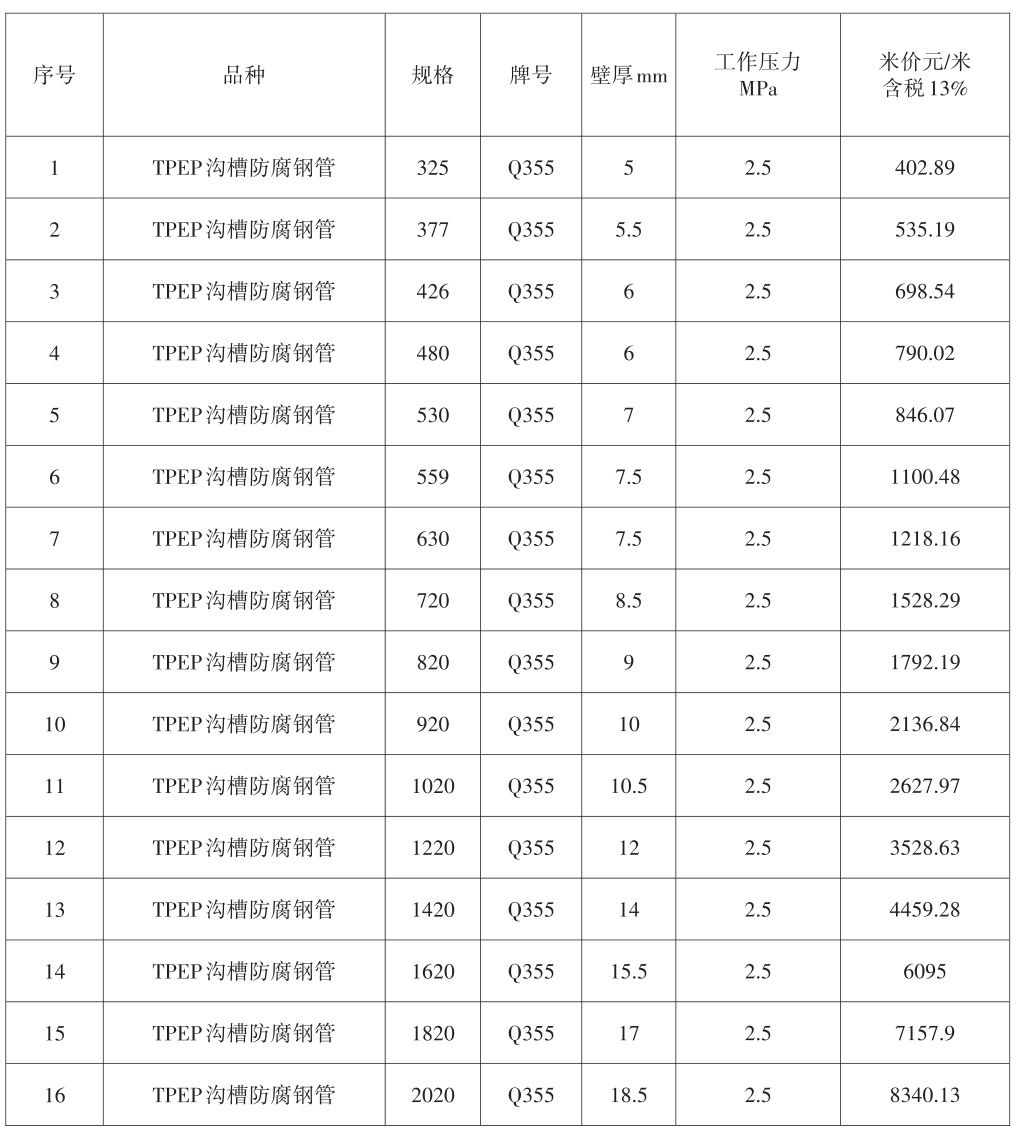

- 壁厚与成本:壁厚每增加1mm,单价可能上升10%-15%。例如,DN1200钢管单价约8340元/米(壁厚14.2mm),而DN800单价为402.89元/米(壁厚8mm)。
- 长度定制:标准单根长度12米,但特殊工程可定制更短或更长的管段以减少接口和施工成本。
二、关键参数解析
-
规格范围与标准
- 公称直径(DN) :覆盖DN100-DN3020,常见规格如DN400(外径406.4mm)、DN1200(外径1219mm)等。
- 材质选择:基材多为Q235或Q345,高强度环境可选L415/X60以上材质。
- 涂层厚度:外壁聚乙烯(PE)涂层2.0-4.0mm,内壁环氧树脂(EP)0.35-0.5mm,强腐蚀环境需加厚至PE≥3.7mm、EP≥450μm。
-
连接方式适配
- 焊接:适用于大口径(DN≥500)及高压场景,需配合不锈钢内衬补口技术。
- 法兰/沟槽:DN65-DN400管道优选,便于拆卸维护。
- 双金属连接:用于温差较大区域,避免热胀冷缩导致接口开裂。
-
特殊场景优化
- 穿越河道/道路:采用双层防护,如DN1219钢管外套DN1600钢筋混凝土管。
- 高温环境(-30℃~120℃) :需验证涂层热稳定性,优先选择熔结缠绕工艺的复合涂层。
三、选型案例分析
案例1:长距离输水管线(DN1200)
- 需求:输送清水,设计压力2.5MPa,埋地敷设。
-
选型:
- 材质:Q355,壁厚14.2mm,单价约8340元/米。
- 涂层:外3PE(3.7mm)+内环氧(450μm),符合GB/T23257-2009标准。
- 连接:焊接+不锈钢内衬补口,减少泄漏风险。
案例2:化工厂腐蚀性介质管道(DN500)
- 需求:输送酸碱混合液,温度80℃,架空安装。
-
选型:
- 材质:L245N,壁厚10mm,耐压等级4.0MPa。
- 涂层:外PE(4.0mm)+内EP(0.5mm),提升耐温与耐蚀性。
- 连接:法兰连接,便于后期检修。
四、质量控制与标准参考
-
核心标准:
- 外防腐:GB/T23257-2009(3PE涂层)。
- 内防腐:CJ/T120-2016(熔结环氧树脂)。
- 管材:ASTM A53、EN 10216等。
-
验收要点:
- 涂层均匀性:无气泡、剥离,厚度误差≤±10%。
- 焊缝强度:需通过X射线或超声波检测。
五、总结与建议
TPEP防腐钢管的选型需以工程需求为导向,结合经济性与技术可行性。对于DN800以上大口径管道,优先选择TPEP钢管以降低综合成本;特殊环境需定制涂层与连接方案。建议与正规厂家合作,严格遵循标准,并留存第三方检测报告以确保质量。
