三层结构聚乙烯缠绕防腐钢管质量检验标准解析

一、质量检验标准体系概述

三层结构聚乙烯（3PE）缠绕防腐钢管的质量检验标准以GB/T23257-2017为核心，结合国家管网集团《DEC-OGP-S-AC-008-2020-1》等技术规范，形成了覆盖原材料、生产工艺、成品检测的全流程标准体系。该体系强调防腐层的完整性、粘结强度和耐环境腐蚀性能，并通过频次化、分级化的检验手段确保产品质量。

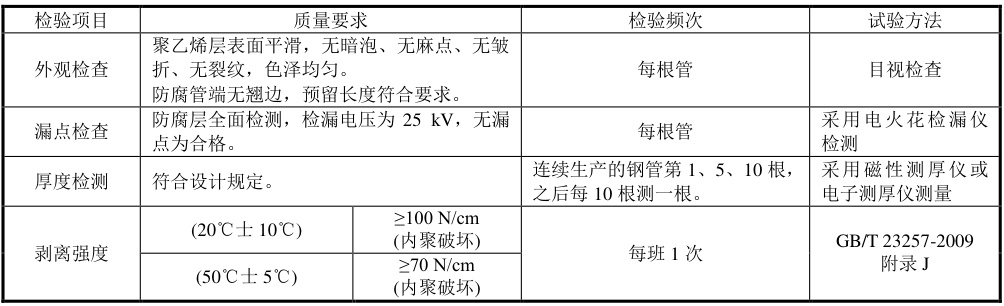

二、关键质量检验项目及技术要求

1. 外观与漏点检测

   • 表面质量：防腐层需表面平滑，无暗泡、麻点、皱纹、裂纹，色泽均匀，管端无翘边。
   • 漏点检测：采用25kV电火花检漏仪逐根检测，单管漏点≤2个且轴向尺寸＜300mm为合格，超标需返修或报废。

2. 厚度控制

   • 分层厚度要求：环氧粉末层≥100μm，胶粘剂层170-250μm，聚乙烯层根据管径调整（如DN500以上推荐侧向缠绕工艺，厚度1.5-3mm）。
   • 焊缝区域：防腐层厚度不得低于标准值的80%，需使用磁性测厚仪多点抽检。

3. 粘结力与剥离强度

   • 常温剥离强度：20℃±10℃时≥100N/cm，50℃±5℃时≥70N/cm，且需达到内聚破坏（材料自身断裂而非分层）。
   • 检验频次：每班至少两次不同温度条件下的测试，结果不合格时需加倍抽检。

4. 阴极剥离试验

   • 检验规则：连续生产10km、20km、30km时各进行一次48小时试验，后续每50km抽检一次。剥离半径≤8mm为合格，否则需返工。

三、工艺控制与原材料检验

1. 表面预处理

   • 钢管需通过喷砂或抛丸处理达到Sa2.5级除锈等级，盐分含量≤20mg/m²，粗糙度40-80μm。

2. 工艺参数验证

   • 当材料供应商、钢管规格或工艺参数变更时，必须重新进行工艺评定试验，包括环氧粉末固化、胶粘剂粘结性能等。

3. 原材料质量控制

   • 聚乙烯专用料需检测 拉伸强度（≥22MPa） 和 断裂标称应变（≥600%） ；环氧粉末需符合胶化时间（≤30秒）和固化温度（通常200℃±10℃）要求。

四、行业应用痛点与改进建议

1. 标准执行差异

   • 地方规范（如上海《城镇高压天然气管道规程》）与国标在预热温度、检验频次上存在差异，建议推动全国统一标准。

2. 智能化检测技术应用

   • 引入在线厚度监测系统和AI视觉识别技术，替代传统人工目检，提升漏点与外观缺陷检出率。

3. 环保与长效性提升

   • 参考国际标准ISO 21809，探索抗紫外线改性聚乙烯在潮差段（如码头钢管桩）的应用，解决传统涂层易老化问题。

五、结语

三层PE防腐钢管的质量检验需以系统性和数据化为核心，结合工艺创新与标准升级。未来应重点关注智能化检测工具的普及、环保材料的研发，以及跨区域技术规范的协同优化，从而为长输管道、海洋工程等场景提供更可靠的防腐解决方案。
