3PE防腐螺旋钢管如何守护中国能源命脉

在济宁市南水北调配套工程的施工现场，37公里主管道如同钢铁巨龙在地下延伸。这些管道表面覆盖着独特的绿色涂层，正是三层结构的3PE防腐螺旋钢管。它们将承担未来半个多世纪的输水重任，抵御地下水、微生物和土壤应力的侵蚀——这是中国重大工程基础材料技术突破的缩影。

随着国家水利、能源、市政管网建设加速，一种融合俄罗斯百年防腐经验与日本涂层技术的复合钢管正悄然改变地下管网的生态。三层聚乙烯（3PE）防腐螺旋钢管凭借50年以上的设计寿命和卓越的机械性能，正逐步取代传统沥青防腐与环氧煤沥青漆防腐管道，成为埋地管道的首选。

一、三重铠甲：解析3PE防腐的核心结构

3PE防腐螺旋钢管的卓越性能源于其精密的“三明治”结构，每一层都承担着不可替代的功能：

• 环氧粉末底层（FBE）：厚度≥120μm的熔结环氧粉末在高温下与钢管表面熔融结合，形成连续致密的合金化涂层，提供基础防腐屏障。

• 共聚胶粘剂中间层：170-250μm的胶黏剂在高温下将底层环氧粉末与外层聚乙烯紧密粘合，解决不同材质界面结合难题。

• 聚乙烯外护层（PE）：最外层的2.5-3.7mm聚乙烯作为物理防护铠甲，抵御机械损伤与化学渗透，其吸水率<0.01%的特性极大降低了电化学腐蚀风险。

三层材料在230-260℃的高温环境下融合为一体，经辊压形成表面光滑无缺陷的整体。这种结构实现了“1+1+1>3”的协同效应：环氧粉末的附着力、胶粘剂的界面融合力与聚乙烯的抗冲击力互补短板。

表：3PE防腐层性能关键指标对比

二、性能巅峰：为何重大工程独钟3PE

1. 超长寿命背后的科学

在枣庄市南水北调配套工程中，设计方测算表明：相同埋地环境下，3PE钢管比传统管道延长寿命3-5倍。这源于三重防护对腐蚀路径的阻断：

• 环氧粉末的化学惰性抵御酸碱盐侵蚀

• 聚乙烯层阻断氧气与水分渗透

• 三层结构消除阴极剥离现象

俄罗斯西伯利亚输气管道实践验证，即使在-40℃的冻土环境中，3PE管道仍保持优异抗冲击性（冲击强度≥8J/mm），其耐环境应力开裂时间>1000小时。

2. 经济效益的隐形推手

山东某热电厂实测数据显示，采用3PE防腐的工艺回水管道：

• 糙率仅0.0081-0.0091，比传统钢管降低输水阻力40%

• 相同流量下可缩小一个管径级别，节约钢材15%以上

• 无需建设管沟，直埋施工使综合造价降低30%

三、纵横九州：全景扫描应用版图

能源输送生命线

• 油气领域：西气东输三线工程中，DN1600口径3PE螺旋钢管承受12MPa高压，成为天然气主干网骨架。

• 煤矿井下：抗静电型3PE管道用于瓦斯抽排系统，其阻燃性能通过MA认证，杜绝井下燃爆风险。

城市命脉守护者

1. 水质保障：内壁环氧涂层达到食品级安全标准，应用于上海青草沙原水系统，输水量占全市50%以上。

2. 热网优化：在沈阳供热改造中，3PE钢管热损失仅传统管材的25%，年节能效益超千万元。

表：3PE螺旋钢管主要应用领域及性能需求

四、精密制造：一条生产线的技术交响曲

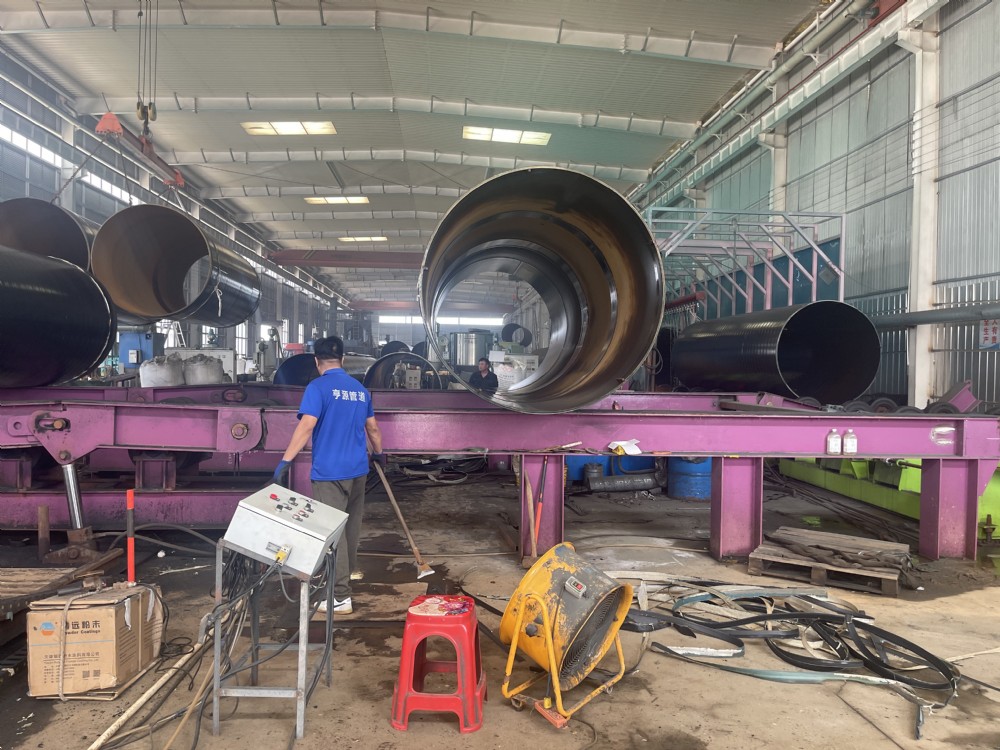

青岛华仕达3PE生产线展现了中国制造的精密水准：

1. 表面处理：大功率抛丸器以80-150㎡/h效率实现Sa2.5级除锈（近白级），锚纹深度精准控制在50-90μm。

2. 智能喷涂：24组静电喷枪根据管径自动调节，190-230℃管体温度下，环氧粉末在30秒内完成胶化固化。

3. 层压工艺：采用“瀑布滚塑法”将熔融聚乙烯侧向缠绕，辊压系统施加0.5MPa压力确保三层界面分子级融合。

在线电火花检漏仪以25kV电压进行100%针孔检测，任何小于8mm的剥离缺陷都逃不过它的“法眼”。管端预留120-250mm焊接坡口，确保现场环焊质量。

五、定制之道：口径与材质的科学适配

针对不同工程需求，钢管基材与口径形成精密匹配：

• 微血管网络（DN≤150）：采用20#无缝钢管，保障小区给水、消防喷淋等分支管网精度。

• 大动脉工程（DN200-3000）：选用Q235螺旋焊管，兼顾经济性与承压能力，南水北调工程中单支管长达12米，减少50%接口。

• 特殊工况：化工区管道采用X70级管线钢+加强型3PE（PE层厚≥3.7mm），应对腐蚀性介质。

六、未来战场：新材料的突破与挑战

随着深海油气开发与氢能源崛起，3PE技术面临新挑战：

1. 深海防腐：渤海试验表明，现有PE层在80MPa水压下出现压缩蠕变，碳纳米管增强聚乙烯复合材料正在青岛实验室攻关。

2. 氢脆预防：国家管网集团已在DN500输氢管道试用改性环氧粉末，阻断氢分子渗透路径。

3. 智能涂层：浙江大学团队研发的自修复型3PE，在涂层损伤处可释放缓蚀剂并形成凝胶密封。

从南水北调到中俄东线天然气管道，从城市地下综合管廊到煤矿千米井巷，3PE防腐螺旋钢管以50年沉默的坚守，诠释着基础材料对现代文明的支撑力量。当未来考古学家发掘21世纪的“地下长城”，这些依然完好的绿色钢管，将成为中国工业精神的永恒见证。
