涂塑钢管：生产工艺的“薄厚之争”如何改写行业格局

在管道工程领域，涂塑钢管凭借其钢塑复合结构，已成为腐蚀性介质输送的核心解决方案。然而，行业内长期存在一个被忽视的关键矛盾：生产工艺的差异直接决定了涂层厚度、性能边界与应用场景的分野。本文将深度解析涂塑钢管生产流程中的“薄厚之争”，揭示其对产品终极性能的颠覆性影响。

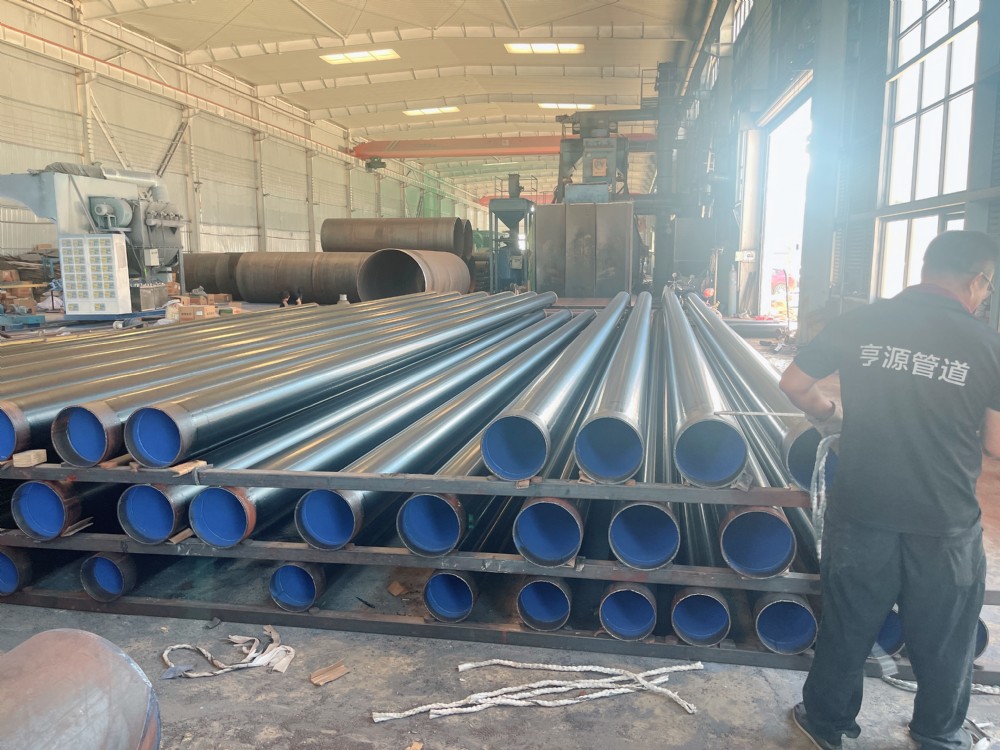

一、生产工艺：涂层厚薄背后的技术博弈

当前主流工艺主要分为三大流派，其核心差异在于涂层形成机制：

1. 热浸塑工艺（厚涂层代表）
   通过流化床技术使预热钢管浸入熔融塑料（多为聚乙烯PE），形成300-500μm的均匀涂层。该工艺优势在于：

   • 涂层致密无接缝，耐冲击性强
   • 适用于DN1200mm以上大口径螺旋焊管
   • 使用寿命可达50年

2. 静电喷涂工艺（薄涂层先锋）
   利用静电吸附原理，将环氧树脂或PE粉末喷涂在钢管表面，固化后涂层厚度约150-250μm。关键技术突破在于：

   • 采用聚氨酯底漆实现“带锈防锈”，免除喷砂污染
   • 常温施工降低能耗，适合现场修补
   • 内壁光滑度达Ra≤0.5μm，满足制药级洁净要求

3. 淋涂工艺（折中选择）
   通过粉末幕帘覆盖预热钢管外壁，形成厚度约200-300μm的涂层，在防腐性与成本间取得平衡。

矛盾焦点：宣称热浸塑寿命超50年，而指出静电喷涂的聚氨酯涂层在60℃以上可能失效。这揭示核心规律：涂层厚度决定物理防护能力，材质化学特性划定温度边界。

二、材质与口径：工艺选择的分水岭

不同基材与管径对工艺适配性形成硬约束：

• 环氧树脂涂层：耐化学腐蚀但脆性大，仅适用小口径静态环境
• 聚乙烯涂层：柔韧抗冲击，适配大口径埋地管道的温度变形

行业痛点：指出传统热浸塑在DN50mm以下管径易出现涂层不均，而揭示小口径管需采用吸附法工艺——这迫使工程方在管径与防腐等级间艰难取舍。

三、应用领域的“性能断层”

生产工艺差异导致适用场景出现明显分化：

1. 极端环境之王：热浸塑钢管
   在胜利油田项目中，DN800mm热浸塑钢管凭借3mm涂层抵御含硫原油侵蚀，其秘密在于：

   • 预处理采用Sa2.5级喷砂
   • 280℃高温固化增强附着力
   • 适用于-40℃~80℃冻土区

2. 精密工业心脏：静电喷涂管
   某生物制药厂案例显示：

   • 聚氨酯涂层在60℃磷酸溶液中零溶出
   • 内壁光滑度使流量提升12%
   • 成本仅为不锈钢管的1/3

3. 城市命脉守护者：淋涂复合管
   某自来水厂采用DN500mm淋涂管：

   • 350μm蓝色PE涂层通过GB/T 5750卫生检测
   • 沟槽连接避免焊接损伤涂层

颠覆性发现：披露某项目误将热浸塑管用于制药酸洗工段，80℃环境下PE层溶胀脱落，证明忽视工艺温度边界将引发灾难性后果。

四、技术演进：破解行业困局的三大趋势

基于生产工艺的固有矛盾，行业正孕育突破性解决方案：

1. 复合涂层技术
   内壁环氧树脂（耐蚀）+外壁聚乙烯（抗冲击）的复合结构，破解单一材质局限。

2. 常温固化革命
   水性环氧涂料实现10℃低温固化，打破北方冬季施工壁垒。

3. 智能涂覆系统
   基于机器视觉的涂层厚度实时调控，使DN50mm小管径厚度误差≤5%。

结语：没有“万能工艺”，只有精准匹配

涂塑钢管领域的“薄厚之争”本质是应用场景的分化：热浸塑是重载卡车的铠甲，静电喷涂是精密仪器的护盾，淋涂则是城市血管的平衡之选。未来十年，随着复合涂层技术的普及，我们或将见证“既厚且韧”的新一代管道诞生。但核心法则不变：唯有深度理解生产工艺的物理边界，才能释放涂塑钢管的终极潜力。
