精工制造，毫米之争——燃气3PE防腐钢管生产工艺探秘

3PE防腐钢管的性能优势离不开精密的生产工艺。从表面处理到涂层固化，每个环节的毫米级控制直接决定管道寿命。本文将以工艺流程为主线，解析技术细节与质量控制要点。

一、预处理：表面清洁度的决胜环节

钢管进入涂覆线前需经过三重处理：

1. 喷砂除锈：达到Sa2.5级清洁度（ISO 8501），锚纹深度50–90μm，为环氧粉末附着提供最佳基面；
2. 加热除尘：中频感应加热至200–250℃，蒸发残留水分并激活钢表面活性；
3. 静电除尘：通过离子风清除微米级粉尘，避免涂层针孔。

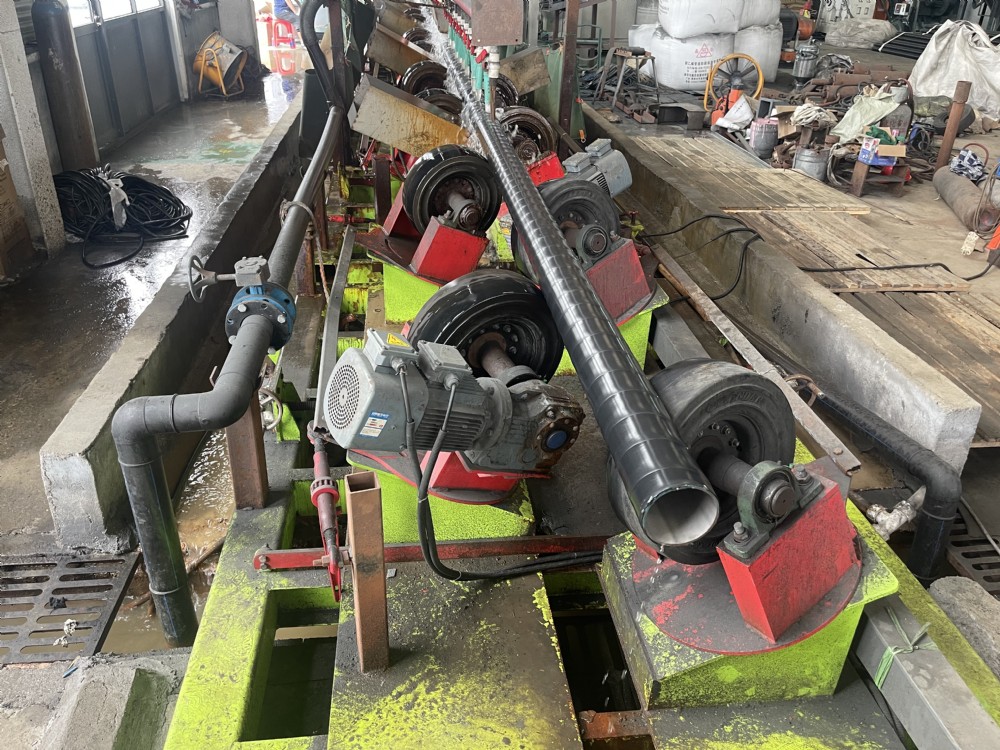

二、三层涂覆的协同工艺

• 环氧粉末涂覆：采用静电喷涂，粉末在钢管表面熔融固化，形成厚度80–120μm的连续膜层，固化时间≤60秒（温度控制±5℃内）；
• 胶粘剂挤出：通过共挤机与聚乙烯层同步覆着，需确保胶体熔融指数（MFI）与聚乙烯匹配，避免层间分层；
• 聚乙烯包覆：采用侧向缠绕或挤压包裹，厚度偏差需＜±0.2mm，且无气泡、鱼眼等缺陷。

三、质量检测的“铁三角”标准

1. 电学性能：用电火花检测仪（≥25kV）扫描全线，无击穿点为合格；
2. 力学性能：剥离强度测试（≥70N/cm），验证层间结合力；
3. 环境模拟：进行28天盐雾试验或1000h紫外老化，预测长期性能。

四、工艺创新与自动化升级

传统生产线依赖工人经验，易出现端头涂层厚度不均问题。目前领先企业已引入：

• 机器视觉系统：实时监测涂层表面缺陷；
• 红外热成像仪：动态调控固化温度；
• 大数据平台：积累工艺参数与质量数据，优化生产模型。

结语：3PE防腐钢管的生产是精密化工与材料工程的交叉成果。唯有将标准化与智能化深度融合，才能实现“毫米之争”中的零缺陷目标。
