材质与工艺共舞——3PE防腐钢管在不同腐蚀环境中的选型智慧

引言

腐蚀是管道失效的首要原因，而3PE防腐钢管通过“环氧粉末+胶粘剂+聚乙烯”三层防护体系，在普通土壤、海水、酸碱介质等环境中展现出色耐蚀性。然而，不同腐蚀环境对材质基体、涂层厚度及生产工艺提出差异化要求。本文将从材质等级、涂层定制、工艺控制三大角度，探讨如何为特定腐蚀工况“量体裁衣”，并给出选型实操指南。

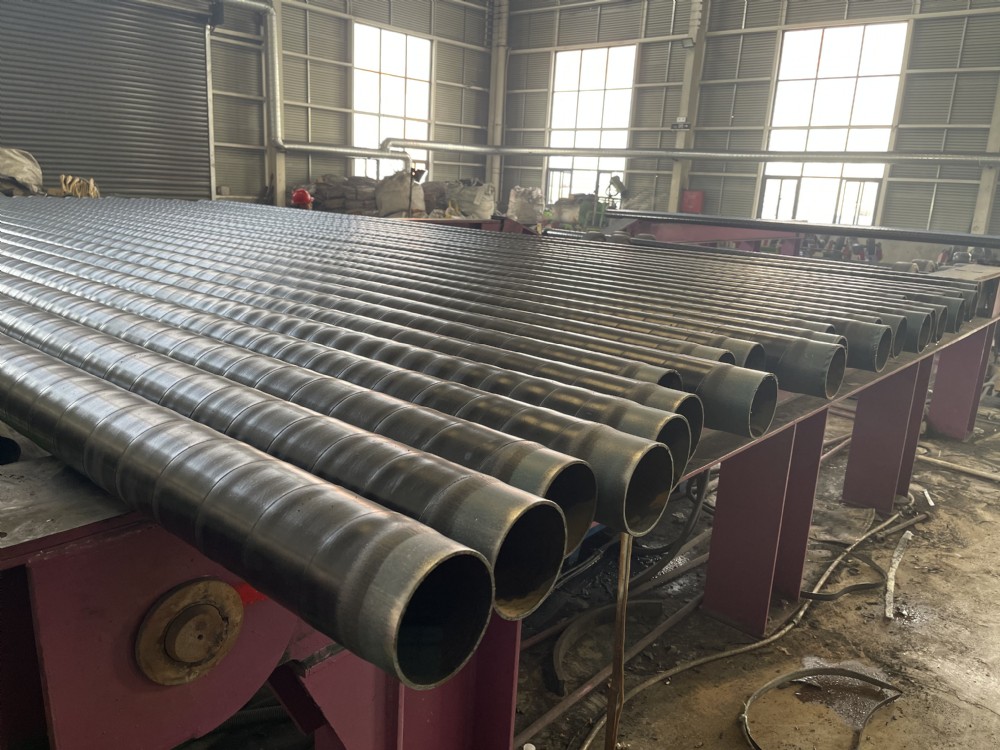

1. 基体材质：从Q235B到L485的强度‑耐蚀平衡

3PE钢管的基管常用碳钢（如Q235B、Q345B）及低合金高强度钢（L245、L290、L360、L485）。选型时需兼顾强度与焊接性：

• Q235B/Q345B：适用于一般给排水、消防管道，成本低且焊接工艺成熟；
• L245–L360：用于油气输送，屈服强度245–360 MPa，耐硫化物应力腐蚀能力较强；
• L485/X70：超高强度管，用于高压大口径长输管线，但需严格控制焊后冷却速度以避免氢致裂纹。

2. 涂层定制：普通级 vs 加强级

• 普通级：环氧粉末≈100 µm，聚乙烯≈2.0 mm，适用于中性土壤、淡水环境；
• 加强级：环氧粉末≥120 µm，聚乙烯≥2.5 mm，且胶粘剂厚度提升至200–250 µm，用于滨海盐渍土、酸性土壤或工业污染区。
  在氯离子含量高的沿海地区，甚至可采用“三层PE+阴极保护”双重防护，将设计寿命延长至60年。

3. 生产工艺关键控制点

• 表面处理：抛丸除锈至Sa2.5级，锚纹深度40–100 µm，确保环氧粉末附着力；
• 加热温度：中频加热至200–240 ℃，使环氧粉末瞬间凝胶化；
• 涂层涂覆：采用静电喷涂与挤出包覆同步进行，保证三层间无气泡、无剥离。
  任何一道工序失控都会导致涂层提前失效——例如加热不足则环氧固化不彻底，聚乙烯层易鼓泡。

4. 典型腐蚀环境下的选型案例

• 沿海盐雾环境（如港口输水管）：基管选L290，涂层为加强级3PE（PE层≥3.0 mm），连接方式采用焊接+热收缩带补口，并配套镁阳极保护。
• 化工园区酸性土壤（pH<5.5）：选用L360基管，环氧粉末厚度≥150 µm，且聚乙烯中添加抗紫外碳黑，连接宜用法兰（便于后期内衬修补）。
• 高寒冻土区：基管需满足-40 ℃冲击韧性，涂层采用低温型聚乙烯（PE‑RT），避免脆裂。

5. 选型 checklist

•  明确介质腐蚀性（pH、Cl⁻含量、H₂S浓度）；
•  确定土壤电阻率与含水率；
•  选择对应强度等级的基管材质；
•  根据腐蚀等级选定普通级/加强级涂层；
•  指定生产工艺关键参数（除锈等级、加热温度、涂层厚度）；
•  匹配连接方式与补口方案。

结语

3PE防腐钢管的选型本质是一场“材质、涂层、工艺”三位一体的系统决策。在日益严峻的腐蚀环境中，只有深入理解介质‑材料‑工艺的相互作用，才能跳出“凭经验选型”的旧模式，实现管道全生命周期安全与经济性的双赢。随着大数据与腐蚀模型的发展，未来3PE钢管的选型将更依赖数字化仿真，而非单纯依赖标准规范。
