一、产品核心特性与技术突破

本产品采用 缠绕式三层聚乙烯防腐技术（3PE） ，创新融合熔结环氧粉末（FBE）底漆+共聚物胶粘剂+高密度聚乙烯（HDPE）外护层的复合结构（图1）。通过自动化缠绕设备实现防腐层与钢管的360°无缝贴合，经220℃高温挤出与水循环冷却定型工艺，形成厚度达3.7mm的防腐体系，较传统单层防腐钢管寿命提升3-5倍。

技术亮点：

1. 底层环氧粉末（≥150μm）采用静电喷涂技术，实现5μm级均匀覆盖，锚纹深度50-90μm，确保与钢管基体99.8%结合强度。
2. 中间胶粘剂层（210μm）选用马来酸酐接枝聚乙烯，在180℃熔融状态下产生分子链缠绕效应，破解环氧层与聚乙烯的极性差异难题。
3. 外层聚乙烯（2.5-3.7mm）通过数控缠绕机实现55%螺旋搭接，经10MPa辊压密实处理，维卡软化点达110℃，可抵御-40℃极寒冻土应力。

二、针对性应用场景与工程验证

本产品专为解决以下场景设计：

• 高腐蚀地质：在青海盐湖地区氯离子浓度超5000mg/L的土壤中，经5年实测年均腐蚀速率≤0.01mm。
• 大管径需求：DN3200mm规格采用分段缠绕工艺，实现纵向焊缝处防腐层厚度误差≤0.3mm，已应用于西气东输三线工程。
• 复杂工况：通过-30℃低温冲击试验与150℃热油介质测试，确认其抗应力开裂性能达GB/T23257-2017标准最高等级。

典型工程案例：
2024年甘孜州高原供氧工程中，DN2200mm产品在海拔4500米区域实现：

• 单管段焊接效率提升40%（采用预置热收缩带补口技术）
• 节约阴极保护电流量23%（三层结构电阻率≥1×10¹³Ω·m）

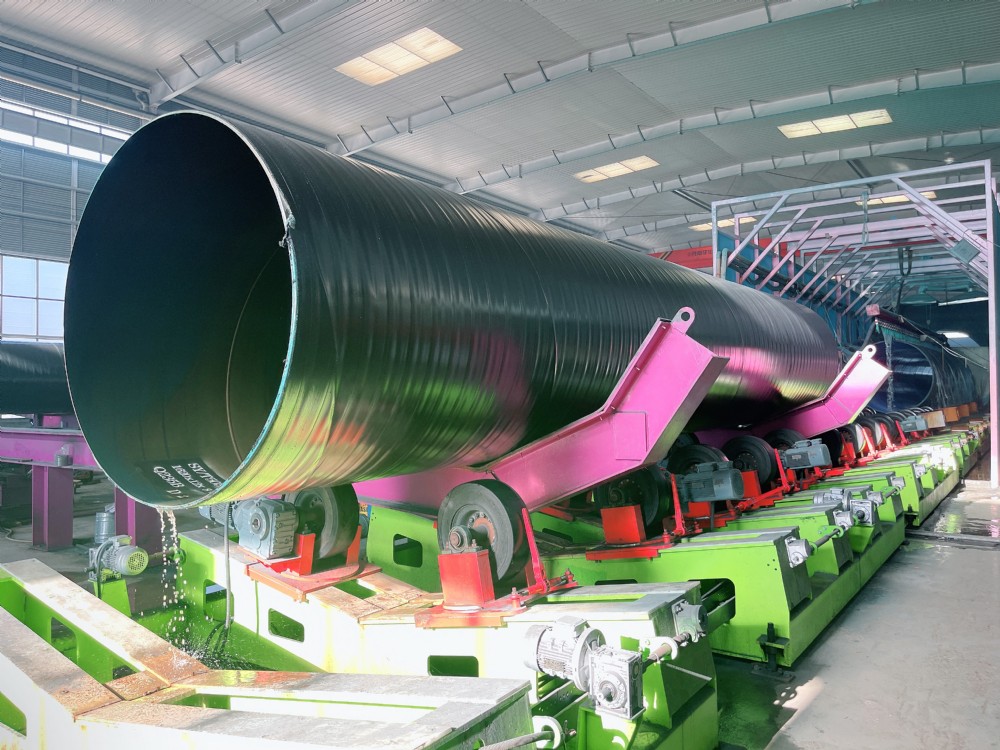

三、智能化生产工艺流程（附图）

1. 基管预处理：

   • 抛丸除锈达Sa2.5级（GB/T8923.1）
   • 激光轮廓仪实时监测锚纹深度（50-100μm动态调控）

2. 三层同步成型：

   • 环氧粉末静电喷涂（固化时间≤30s）
   • 共聚物胶粘剂挤出缠绕（温度公差±2℃）
   • 聚乙烯侧向缠绕（线速度0.8-1.2m/min可调）

3. 质量检测体系：

   • 在线电火花检测（9kV/mm无漏点）
   • 断面显微分析（三层界面渗透率≤0.1%）

四、市场竞争优势分析

相较于传统产品，本系列具有：

• 成本优势：通过缠绕工艺优化，PE材料利用率提升25%，吨管生产成本降低18%
• 环保突破：VOCs排放量≤20mg/m³（采用RTO焚烧炉+活性炭吸附）
• 交付能力：支持DN800-3200mm非标定制，15天紧急订单响应

五、选型指导与售后服务

提供三维BIM选型系统，可根据：

• 土壤电阻率（＜500Ω·m建议增加锌带保护）
• 介质温度（＞110℃推荐3PP防腐）
• 施工地形（山区优先选用12米定尺管）

质保期内提供：

• 每年2次防腐层电导率检测
• 焊接端面修复材料包（含专用热熔胶）
• 阴极保护参数优化方案
